Применение компрессора 4ВУ1-5/9

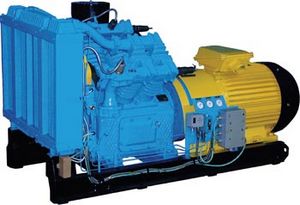

Компрессоры воздушные 4ВУ1-5/9 (модификации М3, М4, М6)
предназначены для снабжения сжатым воздухом пневматических инструментов,
приспособлений, механизмов, воздуховодов и агрегатов на объектах
нефтехимической, газовой, металлургической, электрохимической, горнодобывающей и
других отраслей промышленности, а также для пневмотранспорта сыпучих веществ
(песок, цемент, зерно и т.п.); в составе нефтегазовых буровых установок.
Компрессоры поршневые, четырехцилиндровые, двухступенчатые. Привод от
электродвигателя через упругую муфту. Смазка принудительная. Охлаждение
цилиндров и холодильника воздушное. Разгрузка и сброс конденсата
автоматические.
Система автоматического управления и защиты
обеспечивает:
- автоматическое поддержание в ресивере давления в заданных пределах пуском и остановкой компрессора, а также перепуском воздуха с нагнетания на всасывание;
- разгрузку и продувку компрессора при его остановке;
- электроподогрев масла в картере (для северного варианта исполнения);
- возможность продувки и разгрузки компрессора со щита управления в ручном режиме;
- аварийную остановку при перегреве сжатого воздуха;
- аварийную остановку при падении давления в системе смазки ниже допустимой величины.
Преимущества компрессоров:
- повышенная износостойкость шатунных шеек, подшипников коленчатого вала и поршневых колец, обеспеченная установкой маслонасоса;
- возможность работы компрессоров при температуре окружающей среды от -40 до +40 °С
Техническик характеристики компрессора
Характеристики | Модификация | ||
Для умеренного климатаСеверный вариант* | 4ВУ1-5/9М324 ВУ1-5/9М72 | 4ВУ1-5/9М42 4ВУ1-5/9М82 | 4ВУ1-5/9М62 4ВУ1-5/9М92 |
Производительность, м3/мин | 5 | 5 | 5 |
Давление, атм | 9 | 9 | 9 |
Расход масла, грамм/час | 50 | 50 | 50 |
Мощность, кВт | 33 | 33 | 33 |
Масса, кг | 750 | 1230 | 575 |
Габаритные размеры, мм | 1100х960х1110 | 2030х960х1340 | 930х930х930 |
Комплектность поставки | без э/дв и рамы | с э/дв на общей раме | головка** |
