Назначение бурового насоса НБ-50

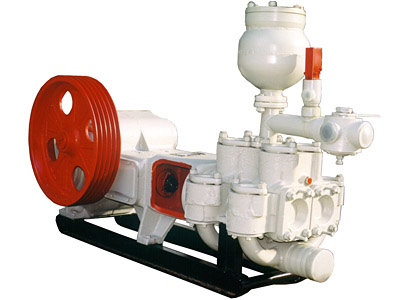

Буровой насос НБ-50 — горизонтальный, двухцилиндровый, двустороннего действия, приводной со встроенным зубчатым редуктором.
Насос НБ-50 — предназначен для нагнетания промывочной жидкости (воды, глинистого раствора) в скважину при геологоразведочном и структурно-поисковом бурении на нефть и газ.
Насосы также нашли широкое применение на предприятиях пищевой, химической и строительной промышленности для перекачки различных неагрессивных жидкостей.
Наличие пневматического компенсатора в нагнетательной системе насоса практически полностью устраняет неравномерность подачи жидкости на выходе насоса.
Буровые насосы завоевали большую популярность у потребителей благодаря высокой надежности, простоте обслуживания и ремонтопригодности.
Технические характеристики бурового насоса
| Мощность, кВт | 50 |
| Ход поршня, мм | 160 |
| Число двойных ходов в мин | 105 |
| Частота вращения трансмиссионного вала, об/мин | 394 |
| Высота всасывания, м | 3 |
| Диаметр патрубков, мм: | |
| — всасывающего | 113 |
| — нагнетательного | 50 |
Давление и объемная подача насосов в зависимости от диаметра втулки и числа двойных ходов поршня:
| Режим работы | Диаметр сменных втулок, мм | Объемная подача, дм3/сек (м3/час) | Наибольшее давление, МПа |
| 105 двойных ходов поршня в минуту | 90 | 5,8 (20,9) | 6,3 |
| 100 | 7,3 (26,3) | 5 | |
| 110 | 8,9 (32,0) | 4,1 | |
| 120 | 11,0 (39,6) | 3,4 |
Конструктивные исполнения бурового насоса НБ-50
| Обозначение насоса | Исполнение | Габариты, мм | Масса, кг |
| НБ-50.01 | шкив с правой стороны | 1860х740х1330 | 1040 |
| НБ-50.02 | шкив с левой стороны | 1860х740х1330 | 1040 |
| НБ-50.03 | с пневмомуфтой и шкивом с правой стороны | 1860х1000х1330 | 1080 |
| НБ-50.04 | с пневмомуфтой и шкивом с левой стороны | 1860х1000х1330 | 1080 |
| НБ-50.05 | с фрикционной муфтой и шкивом с правой стороны | 1860х1000х1330 | 1080 |
| НБ-50.06 | с фрикционной муфтой и шкивом с левой стороны | 1860х1000х1330 | 1080 |
| НБ-50.07 | шкив с правой стороны, боковое расположение манометра | 1860х740х1250 | 1040 |
| НБ-50.08 | шкив с левой стороны, боковое расположение манометра | 1860х740х1250 | 1040 |
| НБ-50.09 | с пневмомуфтой и шкивом с правой стороны, боковое расположение манометра | 1860х1000х1250 | 1080 |
| НБ-50.10 | с пневмомуфтой и шкивом с левой стороны, боковое расположение манометра | 1860х1000х1250 | 1080 |
| НБ-50.11 | с фрикционной муфтой и шкивом с правой стороны, боковое расположение манометра | 1860х100х1250 | 1180 |
| НБ-50.12 | с фрикционной муфтой и шкивом с левой стороны, боковое расположение манометра | 1860х100х1250 | 1180 |
