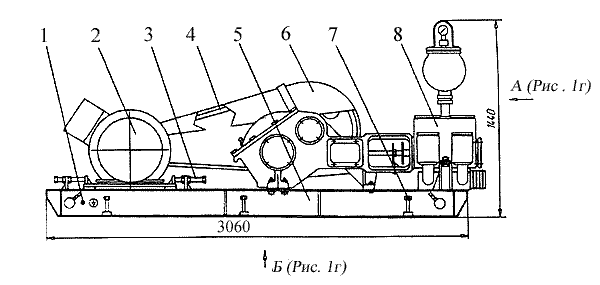

Рис. 1в Общий вид насоса исполнений 15(16) с правым (левым) расположением шкивов в сборе с электродвигателем
1-болт заземлении; 2-электродвигатель; 3-винты натяжные; 4-кпиноременная
передача; 5-рама; 6-кожух; 7-болты отжимные; 8-насос.

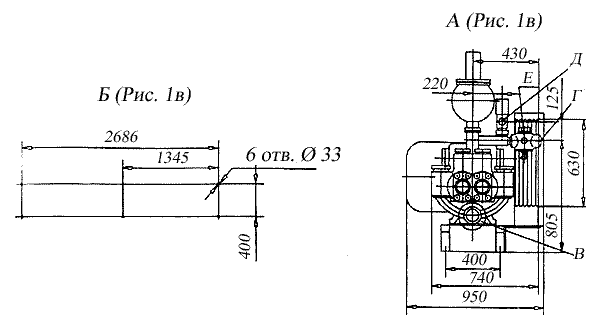

Рис. 1г Общий вид насосов исполнений 15 (16) с правым (левым) расположением шкивов в сборе с электродвигателем
Б - расположение отверстий крепления рамы и фундаменту;
В - наружный
диаметр патрубка всасывающего коллектора 130 мм (условный проход 113 мм);
Г -
резьба (внутренняя) трубная цилиндрическая G 2½ -В (длина резьбы 42мм)
нагнетательной линии трехходового пробкого крана (условный проход 50 мм);
Д -
резьба (внутренняя) трубная цилиндрическая G 1-В (длина резьбы ZOUM) сброса с
предохранительного «лапана (условный проход 32);
Е - резьба(внутренняя)
трубная цилиндрическая G S-B (длина резьбы 23 мм) для перепуска рабочей жидкости
через трёхходовой пробковый кран при небольших давлениях или для промывки
насоса (условный проход 32мм),
Присоединительная резьба нагнетательной
линии насоса под трехходовой пробковый -кран G 2½, -В (длина резьбы 38мм,
условный проход 60 мм).
